產品名稱：ZZYW型自力式差壓調節閥 |
|
|
|
產品類別：調節閥 |
|
|
|
|
概述
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
公稱壓力（MPa） |
1.0 1.6 |
|
固有流量特性 |
快開 |
|
保證調壓閥正常工作
的最小壓差P（MPa） |
≥0.01 |
|
壓力分段范圍
（KPa） |
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100 |
|
工作溫度℃ |
≤80 |
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|
法蘭尺寸、型式 |
PN10、16、GB9113-88凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|
結構長度 |
按GB12221-89標準 |
主要性能指標
|
控制精度％ |
±10 |
|
允許泄
漏量 |
硬密封（L/H） |
單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量 |
|
軟密封
（ml/min） |
DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
應用實例

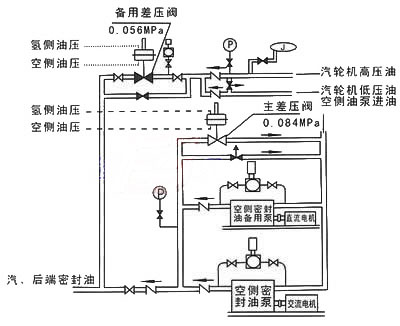

A.氫冷發電機組密封油系統 B.差壓調節閥用于物料循環回路流量控制
C.風機加熱系統循環風量控制 E.泵旁路調節 D.兩種氣體流量的配比控制
許用介質與溫度的關系
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
壓力調節范圍
（Kpa） |
0.5～30 |
φ394 |
|
28～50 |
φ308 |
φ394 |
|
48～100 |
φ308 |
外形尺寸
|
公稱通徑
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法蘭距離L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
執行器寬K |
395 |
|
總高度H |
456 |
465 |
470 |
470 |
480 |
490 |
490 |
510 |
|
導壓管接口螺紋 |
M16×1.5 |
|
重量Kg |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
閥門主要零件及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體、閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
閥芯、閥座 |
1Cr18Ni9Ti |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
(增強)聚四氟乙烯 |
-20～200℃ |
|
司太萊合金堆焊 |
-250～550℃ |
|
壓力平衡元件 |
波紋管 |
18Ni12Mo2Ti |
-160～300℃ |
|
彈簧 |
18Ni12Mo2Ti |
-160～250℃ | |
|
